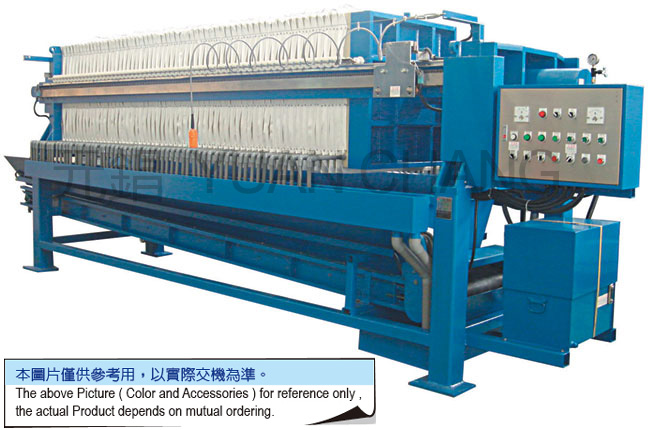

TC2A多板自動型系列-自動式油壓/機械式多板分段快速自動開板
機 型 濾板尺寸及數量
(mm/片 )		 總過濾面積
(M2)		 總處理容量
( 濾餅容積 )
(L/批次 )		 外型參考尺寸
( 以輸送帶型式計 )
(不含基座架高) L×W×H (mm)		 參考重量
(kgs)
TC2-63-30A3 630 x 30 19.4 229 4230 x 1240 x1750 2280
TC2-63-40A4 630 x 40 26.1 308 4750 x 1240 x 1750 2550
TC2-63-50A5 630 x 50 32.8 387 5250 x 1240 x 1750 2820
TC2-80-30A3 800 x 30 31.0 435 4690 x 1510 x 2130 3420
TC2-80-40A4 800 x 40 41.7 585 5310 x 1510 x 2130 3860
TC2-80-50A5 800 x 50 52.4 735 5910 x 1510 x 2130 4300
TC2-80-60A6 800 x 60 63.1 885 6530 x 1510 x 2130 4740
TC2-100-30A3 1000 x 30 49.0 702 4920 x 1820 x 2260 4980
TC2-100-40A4 1000 x 40 65.9 944 5540 x 1820 x 2260 5600
TC2-100-50A5 1000 x 50 82.8 1186 6140 x 1820 x 2260 6260
TC2-100-60A6 1000 x 60 99.7 1428 6760 x 1820 x 2260 6860
TC2-120 -30A5 1200 x 30 70.2 1128 5270 x 2130 x 2900 8090
TC2-120 -40A6 1200 x 40 94.4 1517 5990 x 2130x 2900 9000
TC2-120 -50A7 1200 x 50 118.6 1906 6690 x 2130 x 2900 9910
TC2-120 -60A9 1200 x 60 142.8 2295 7410 x 2130 x 2900 10830
TC2-120 -70A10 1200 x 70 167.0 2684 8110 x 2130 x 2900 11730
TC2-150-30A5 1500 x30 113.7 1862 5270 x 2510 x 3220 12350
TC2-150-40A6 1500 x 40 152.9 2504 5990 x 2510 x 3220 13750
TC2-150-50A7 1500 x 50 192.1 3146 6690 x 2510 x 3220 15150
TC2-150-60A9 1500 x 60 231.3 3788 7400 x 2510x 3220 16550
TC2-150-70A10 1500 x 70 270.5 4430 8100 x 2510 x 3220 18000
TC2-200-40A8 2000 x 40 253.5 5070 7530 x 2960 x 3760 32900
TC2-200-50A10 2000 x 50 318.5 6370 8380 x 2960 x 3760 35900
TC2-200-60A12 2000 x 60 383.5 7670 9250 x 2960 x 3760 38900
TC2-200-70A14 2000 x 70 448.5 8970 10100 x 2960 x 3760 41900
TC2-200-80A16 2000 x 80 513.5 10270 10970 x 2960 x 3760 44900
備註：
1. 本機型可搭配漏斗集中／輸送帶／自動擋水盤 … 型式提供選擇使用。
2. 本機型另有 16 kg /cm2 高壓力注入型（型號為 HTC2- ×× A ）提供選擇使用（選配備），其相關數據請另洽詢。
3. 濾板材質為 P.P 工程塑膠。
4. 以上規格外接受訂製，本公司保留設計變更之權利。
