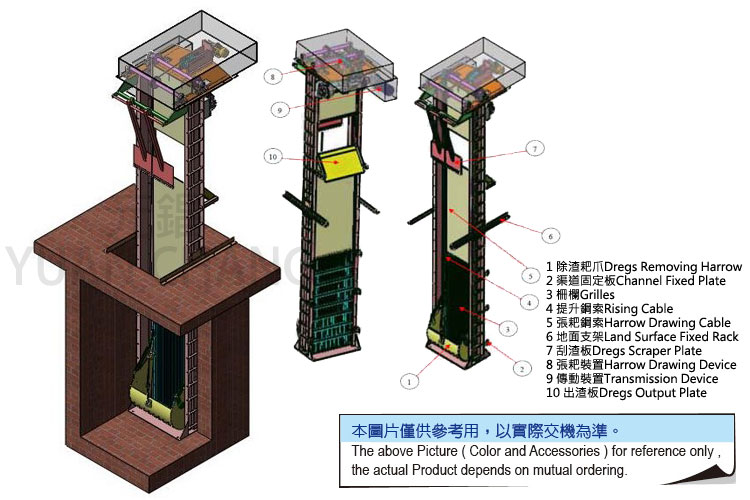

YC3 鋼索式自動攔污機（大/特大渣量用）
YC3 鋼索式自動攔污機（大/特大渣量用）
產品特色
性能規格及尺寸表
規格尺寸 \ 型 號 YC3-90 YC3-120
柵縫間距 (mm) 20 30 50 75 100 20 30 50 75 100
處理量 ( 清水 ) (m 3 /hr) 3900 3980 4300 4350 4600 4800 5000 5470 5600 5760
有效柵欄寛度 W1 (mm) 900 1200
機台底部寛度 W2 (mm) 1060 1380
渠道寛度 W3 (mm) 1160 1480
Действительная глубина H1 (mm) 處理量以水深2M 為計算值
глубина канала H2 (mm) 配合現場需求(一般3～5M)
耙鉤升降驅動機(HP) 1/2x6P 1x6P
撇渣張耙驅動機 (HP) 1/2 1/2
耙鉤上升.下降速度（M / min） 約6
過柵流速（M/s） ≦1
機體材質 標準(擇一使用) 全不銹鋼 ( SUS304) / 全碳鋼SS400 防腐處理
特殊選配 不銹鋼 (SUS316) 、其他特殊材質
外觀

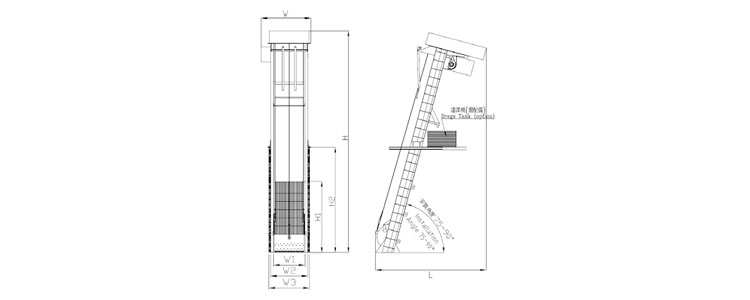

參考尺寸
(mm) 		總長度 L 視現場需求而定
總寬度 W 1420 1740
總высота H 視現場需求而定
參考重量 (kgs) 視機台需求而定

規格尺寸 \ 型 號 YC3-150 YC3-200 YC3-250
柵縫間距 (mm) 30 50 75 100 30 50 75 100 30 50 75 100
處理量 ( 清水 ) (m 3 /hr) 6400 6900 7300 7450 8450 9200 9500 9700 10700 11500 12000 12500
有效柵欄寛度 W1 (mm) 1500 2000 2500
機台底部寛度 W2 (mm) 1680 2200 2750
渠道寛度 W3 (mm) 1800 2320 2870
Действительная глубина H1 (mm) 處理量以水深2M 為計算值
глубина канала H2 (mm) 配合現場需求(一般3～5M)
耙鉤升降驅動機(HP) 1x6P 2x6P 2x6P
撇渣張耙驅動機 (HP) 1 1 1
耙鉤上升.下降速度（M / min） 約6
過柵流速（M/s） ≦1
機體材質 標準(擇一使用) 全不銹鋼 ( SUS304) / 全碳鋼SS400 防腐處理
特殊選配 不銹鋼 (SUS316) 、其他特殊材質
外觀
參考尺寸
(mm) 		總長度 L 視現場需求而定
總寬度 W 2040 2560 3110
總высота H 視現場需求而定
參考重量 (kgs) 視機台需求而定
備註：
*以上表列數據需視現場工藝及水質條件而定。
*不同использование選擇的柵欄尺寸及處理量，請另行洽詢。
*表中之功率為渠道深小於10M 時之功率，超過10M 時功率需加大一級。
*客戶訂購時必須提供下列參數：渠道寛、渠道深、安裝角度、柵縫間距、排渣высота、最高水位。
*以上規格外接受訂製，本公司保留設計變更之權利。
*訂購前請索取實際安裝尺寸圖/訂購時型號示意—例YC3-90-100(機型-柵欄寬度-柵縫間距)。

использование
主要用於污水處理廠、抽水站、綜合市政污水廠、各種工業廢水、…等，攔截並撈取水中之漂浮物、懸浮物和較重之沉積物，保護抽水泵浦避免異物阻塞。一般作為大、特大格柵使用。

特點
撈污量大、適用範圍廣大
水下無傳動部件，易損壞之零件少，維修方便
具有過載保護，保證安全運行
глубина канала可達5 公尺以上
