壓濾式脫水機(TL/TLM)
TL/TLM 全自動型(濾布自動走動式)系列
單板廂式/膜片式
全自動型(濾布自動走動式)系列

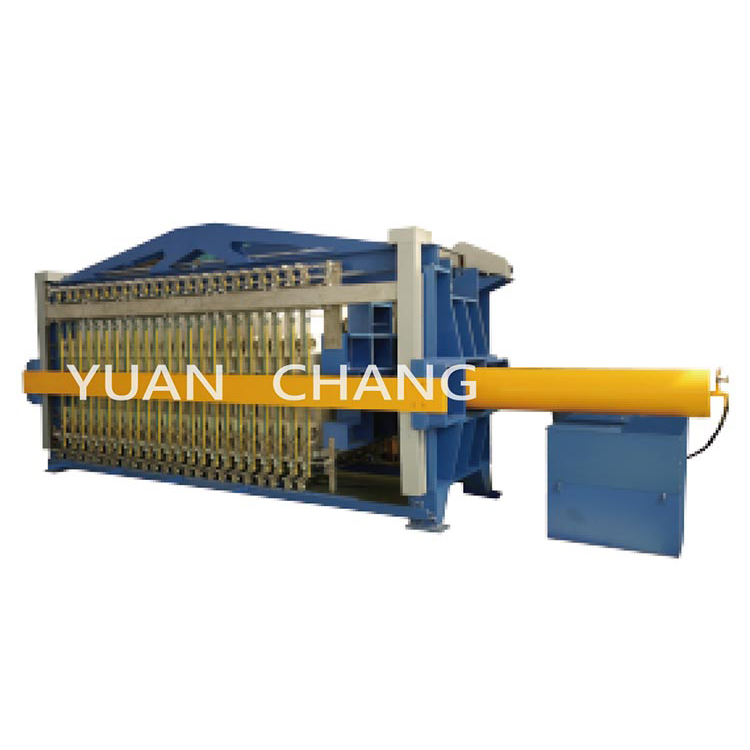

機台外觀示意圖
標準規格型式:裸空型
標準規格(客製另洽)
| 機型 |
濾餅壓濾型式 | 濾板型式 | 濾板尺寸及數量 (型式:廂式板) (mm/片) |
總過濾面積(M²) | 總處理容量 (總濾餅容積) (公升/批次) | 外觀參考尺寸 (以裸空型式計) (不含架高底座) L x W x H (mm) |
| TL-63-20 |
一次進料壓榨 | 礦山型廂式板 | 630 x 20 |
11.8 | 167 | 5950 x 1500 x 2250 |
| -30 | 一次進料壓榨 | 礦山型廂式板 | x 30 | 18.0 | 255 | 8710 x 1500 x 2250 |
| -40 | 一次進料壓榨 | 礦山型廂式板 | x 40 | 24.2 | 343 | 9670 x 1500 x 2250 |
| TL-100-20 | 一次進料壓榨 | 礦山型廂式板 | 1000 x 20 | 30.8 | 518 | 6930 x 1880 x 2640 |
| -30 | 一次進料壓榨 | 礦山型廂式板 | x 30 | 47.0 | 791 | 9030 x 1880 x 2640 |
| -40 | 一次進料壓榨 | 礦山型廂式板 | x 40 | 63.2 | 1064 | 11100 x 1880 x 2640 |
| TL-150-20 | 一次進料壓榨 | 礦山型廂式板 | 1500 x 20 | 81.7 | 1360 | 7450 x 2550 x 3300 |
| -30 | 一次進料壓榨 | 礦山型廂式板 | x 30 | 124.7 | 2076 | 9790 x 2550 x 3300 |
| -40 | 一次進料壓榨 | 礦山型廂式板 | x 40 | 166.7 | 2792 | 12130 x 2550 x 3300 |
| TLM-63-21 | 二次膜片加壓 | 礦山型廂式板+膜片板 | 630 x 21 | 12.6 | 183 | 6180 x 1500 x 2250 |
| -31 | 二次膜片加壓 | 礦山型廂式板+膜片板 | x 31 | 18.9 | 274 | 8040 x 1500 x 2250 |
| -41 | 二次膜片加壓 | 礦山型廂式板+膜片板 | x 41 | 25.2 | 366 | 9900 x 1500 x 2250 |
| TLM-100-21 | 二次膜片加壓 | 礦山型廂式板+膜片板 | 1000 x 21 | 34.5 | 558 | 7140 x 1880 x 2640 |
| -31 | 二次膜片加壓 | 礦山型廂式板+膜片板 | x 31 | 51.7 | 837 | 9240 x 1880 x 2640 |
| -41 | 二次膜片加壓 | 礦山型廂式板+膜片板 | x 41 | 68.9 | 1116 | 11350 x 1880 x 2640 |
| TLM-150-21 | 二次膜片加壓 | 礦山型廂式板+膜片板 | 1500 x 21 | 87.6 | 1448 | 7670 x 2550 x 3300 |
| -31 | 二次膜片加壓 | 礦山型廂式板+膜片板 | x 31 | 131.4 | 2172 | 10010 x 2550 x 3300 |
| -41 | 二次膜片加壓 | 礦山型廂式板+膜片板 | x 41 | 175.2 | 2896 | 12320 x 2550 x 3300 |
備註：
- 另有輸送帶、自動擋水盤型式選購使用(選購配備)。
- 另有16kg/cm²級，型號前+H(選購配備)。
- 規格外接受訂製，本公司保留設計變更之權利。
- 訂購前請索取實際安裝尺寸圖。
特點及用途：
- 完全可自動化，從啟動、脫水、卸料、濾布清洗可全免人力操作。
- 濾布走動式設計，泥餅可完全卸落，可完全免人工操作，革命性新創舉。
- 在各種廢水處理中使用可實現全自動化『Ai產業人工智慧』最佳利器。
- 壓濾機廂板上方進料， 經過壓濾、再壓榨、濾心回吹(選購配備)、卸料、濾布清洗自動完成。
- 濾布驅動裝置帶動濾布上下行走，濾餅容易自動卸下，正面清洗裝置使濾布內外均可徹底清洗乾淨。
- 過濾面積大，脫水擠壓增加污泥乾度，全新設計理念操作方便，是高效節能的全自動壓濾機。
- 人機PLC標準配備控制，進料、壓濾、卸泥、濾布清洗可全自動完成，完全不需人力操作。
- 濾布走動自動落料系統： 泥餅完全卸落，不沾濾布，由於濾布走動式的設計，即使不易自動掉落的泥餅，當濾布行走轉折時，也非常容易自動剝落。
- 應用於工業廢棄物：工業污泥、污水廠污泥、水資源污泥、焚化爐飛灰之脫水設備。
