TC0半自動型(人工開板)系列
TC0手動型系列 (微小量及實驗室專用)

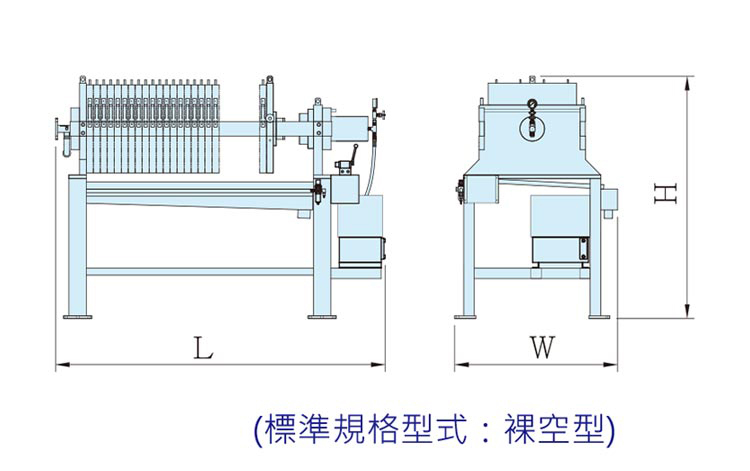

機台外觀示意圖
標準規格(客製另洽)
標準規格(客製另洽)
機型 濾板尺寸及數量
(型式:廂式板)
(mm/片)
總過濾面積 (M2) 總處理容量
(總濾餅容積)
(公升/批次)
外觀參考尺寸 (以裸空型式計)
(不含架高底座)
L x W x H (mm)
參考重量
(kgs)
TC0-30-5 300 x 05 0.5 4 1300 x 760 x 1330 280
-10 x 10 1.2 10 1500 x 760 x 1330 320
-15 x 15 1.8 15 1700 x 760 x 1330 360
-20 x 20 2.5 21 1900 x 760 x 1330 390
TC0-50-10 500 x 10 4.1 46 1890 x 890 x 1520 670
-15 x 15 6.3 72 2140 x 890 x 1520 750
-20 x 20 8.6 98 2390 x 890 x 1520 830
-30 x 30 13.1 150 2890 x 890 x 1520 980
TC0-63-15 630 x 15 9.4 111 2150 x 1190 x 1750 1180
-20 x 20 12.7 150 2400 x 1190 x 1750 1280
-30 x 30 19.4 229 2900 x 1190 x 1750 1480
-40 x 40 26.1 308 3600 x 1190 x 1750 1680
備註說明:
  • 濾板閉鎖型式:空、油增壓系統。
  • 另有漏斗集中型式選購使用(選購配備)。
  • 規格外接受訂製,本公司保留設計變更之權利。
  • 訂購前請索取實際安裝尺寸圖。
