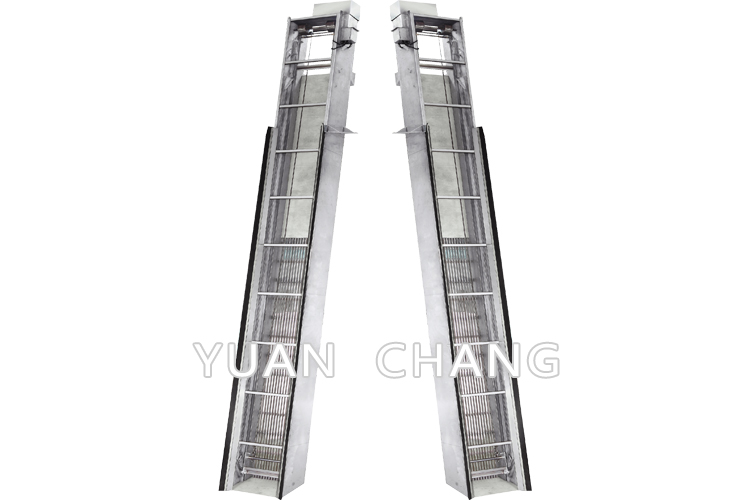

自動型攔污柵(YC3-120)
型號: YC3-120 (鋼索式 - 大/特大渣量用)
鋼索式 - 大/特大渣量用
用途:
主要用於污水處理廠、抽水站、綜合市政污水廠、各種工業廢水…等，攔截並撈取水中之漂浮物、懸浮物和較重之沉積物， 保護抽水泵浦避免異物阻塞。
一般作為大、特大格柵使用。
機台外觀示意圖
標準規格(客製另洽)
| YC3-120 | |
| 柵縫間距 (mm) |
10 / 20 / 30 /50 |
| 處理量 (清水) (m³ /hr) |
4550 / 4900 / 5450 / 5900 |
| 有效柵欄寬度 W1 (mm) |
1200 |
| 機台底部寬度W2 (mm) |
1380 |
| 渠道寬度 W3 (mm) |
1480 |
| 有效水深 H1 (mm) |
處理量以水深2M為計算值 |
| 渠道深度 H2 (mm) |
配合現場需求(一般3~5M) |
| 配合現場需求(一般3~5M) | 視機台需求而定 |
| 安裝角度 |
≥75° |
| 攔柵驅動機 (HP) |
1 |
| 耙鉤上升,下降速度(M/min) | 約6 |
| 過柵流速(M/s) | ≤1 |
| 機體材質 |
|
| 標準 |
全不銹鋼 (SUS304) |
| 特殊選配 |
不銹鋼 (SUS316) 、其他特殊材質 |
| 外觀參考尺寸 (mm) |
|
| 總長度 L |
視現場需求而定 |
| 總寬度 W |
1790 |
| 總高度 H |
視機台需求而定 |
| 參考重量 (kgs) |
視機台需求而定 |
備註：
- 以上表列數據需視現場工藝及水質條件而定。
- 不同用途選擇的柵欄尺寸及處理量，請另行洽詢。
- 表中之功率為渠道深小於10M時之功率，超過10M時功率需加大一級。
- 客戶訂購時必須提供下列參數：渠道寛度、渠道深度、安裝角度、柵縫間距、排渣高度、最高水位。
- 訂購時型號示意-例YC3-90-100 (即機型-柵欄寬度-柵縫間距)。
- 規格外接受訂製，本公司保留設計變更之權利。
- 訂購前請索取實際安裝尺寸圖。
