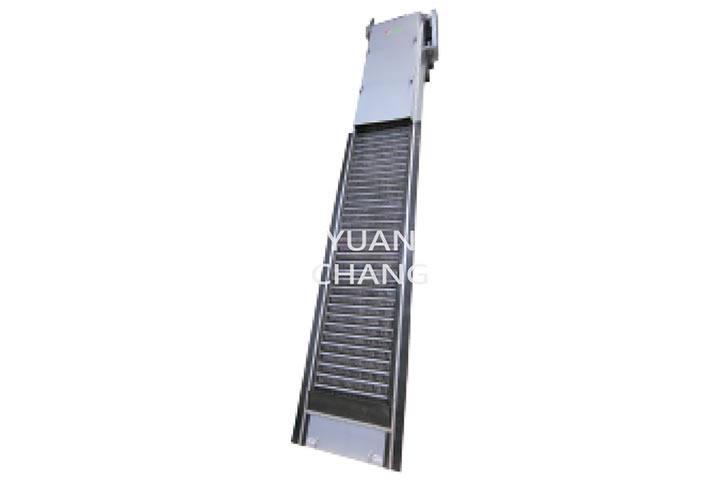

自動型攔污柵(YCR-120)
型號: YCR-120 (迴轉式)
迴轉式-迴轉式攔污機結構緊湊體積小、重量輕，能進行連續的自動固/液分離。
應用特點:
- 迴轉式攔污機結構緊湊體積小、重量輕，能進行連續的自動固/液分離。
- 自動化程度高，工作時無震動、無噪音、分離效率高，使用壽命長。
- 攔污機正常運轉時有自淨力、無堵塞現象，設備動力消耗少。
- 攔污機傳動部分均設置在水渠以上，安裝維修方便。迴轉式攔污機的機架及水下部分採用不銹鋼製作，耐腐蝕、使用壽命長。
用途:
- 主要用於較淺水渠進口處的固/液分離，如給排水泵站、污水及雨水提升 泵站、污水處理廠、水質淨化廠等。
- 適合生活污水處理、紡織印染污水處理、屠宰、製糖、釀酒、食品加工 廢水處理固體清除。
- 應用於城市污水處理廠、自來水廠、電廠進水口，自動攔截並清除水中 的漂浮物，保證下道工序的正常運行。
- 製革污水處理、造紙污水處理工程中的固/液分離固體清除。
機台外觀示意圖
標準規格(客製另洽)
|
|
YCR-120 |
| 柵縫間距 (mm) |
10 / 20 / 30 / 50 / 75 |
| 處理量 (清水) (m³ /hr) |
1800~4320 |
| 有效柵欄寬度 W1 (mm) |
1200 |
| 機台底部寬度W2 (mm) |
1380 |
| 渠道寬度 W3 (mm) |
1480 |
| 有效水深 H1 (mm) |
處理量以水深1M為計算值 |
| 渠道深度 H2 (mm) |
配合現場需求(一般1~5M) |
| 排渣高度H3(mm) | 視機台需求而定 |
| 安裝角度 |
60° ~ 80°(標準75°) |
| 過濾流速(M/s) | 05 ~ 1.0 |
| 耙齒線速度(M/min) | ≤ 3 |
| 攔柵驅動機(KW) | 0.75~1.12 |
| 機體材質 |
|
| 標準 |
不銹鋼 (SUS304) |
| 特殊選配 |
不銹鋼 (SUS316) 、其他特殊材質 |
| 外觀參考尺寸 (mm) |
|
| 參考重量 (kgs) |
視機台需求而定 |
備註：
- 同YC3系列之備註說明。
- 訂購時型號示意-例YCR-45-10 (即機型-柵欄寬-柵縫間距)。
