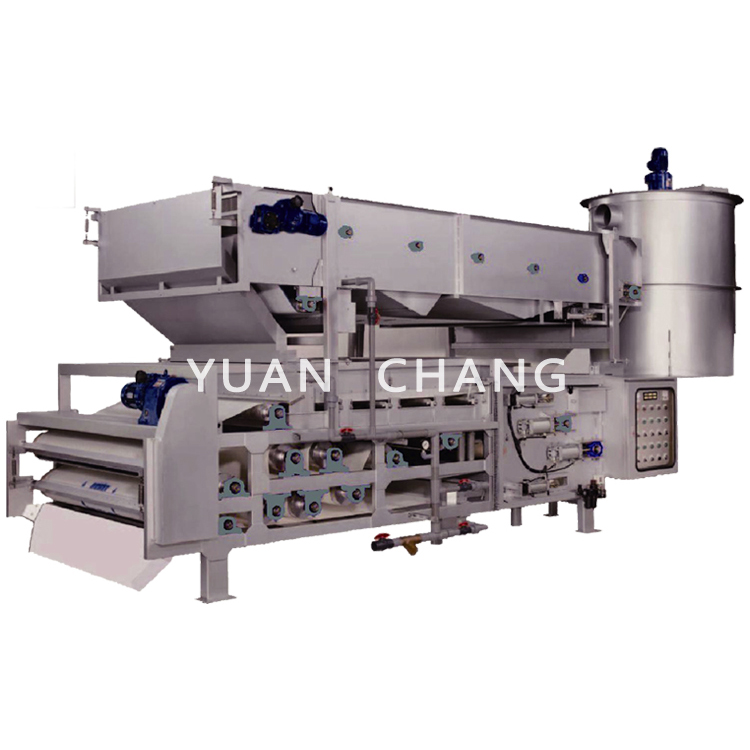

濾帶式污泥脫水機(TE3-1250)
型號: TE3-1250 (調理+重力濾帶濃縮+雙濾帶)→三濾帶式
SS低/中濃度使用
調理+重力濾帶濃縮+雙濾帶→三濾帶式

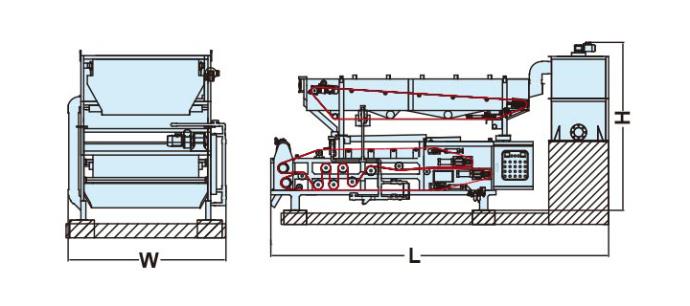

機台外觀示意圖
剖面線為RC集水槽及墩,由客戶自理(參考用)
標準規格(客製另洽)
|
|
TE3-1250 |
| 濾帶寬度 (mm) | 1250 |
| 低濃度 (S.S 0.4~0.8%) |
|
| 處理量 (m³ /hr) | 26~35 |
| 絕乾量 (kg/hr) | 104~210 |
| 中濃度 (S.S 0.8~1.5%) | |
| 處理量 (m³ /hr) | 20.5-26 |
| 絕乾量 (kg/hr) | 164~308 |
| 使用功率(HP) |
|
| 濾帶驅動機(無段變速) | 1/2 |
| 調理攪拌機 | 1/2 |
| 濾帶濃縮機(無段變速) | 1/2 |
| 機體材質 |
|
| 標準 | 不銹鋼 (SUS304) |
| 特殊選配 | 不銹鋼 (SUS316/316L) |
| 外觀參考尺寸(mm) |
|
| L |
4900 |
| W | 1950 |
| H | 2900 |
| 基座尺寸 (mm) | |
| L1 x W1 | 4000 x 2400 |
| L2 x W1 | 2578 x 1660 |
| 參考重量 (kgs) | 2050 |
備註：
- TE-1500 (含)以上機型 & TE3全系列機型皆無配裝濾液下總排水盤。
- TE3全系列機型搭配靜態攪拌管為標準配備。
- 處理量、絕乾量、泥餅含水率(約60~84%之間)皆需視污泥種類、濃度及特性而定。
- 規格外接受訂製，本公司保留設計變更之權利。
- 訂購前請索取實際安裝尺寸圖。
- 清洗泵浦(選購配備)需提供4.5~6.5kg/cm²間水壓最佳。

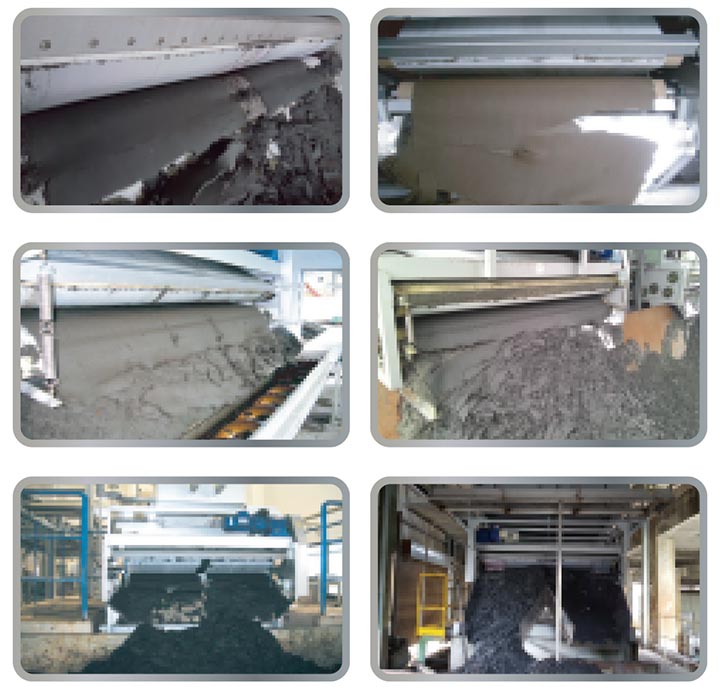

- 污泥脫水實例

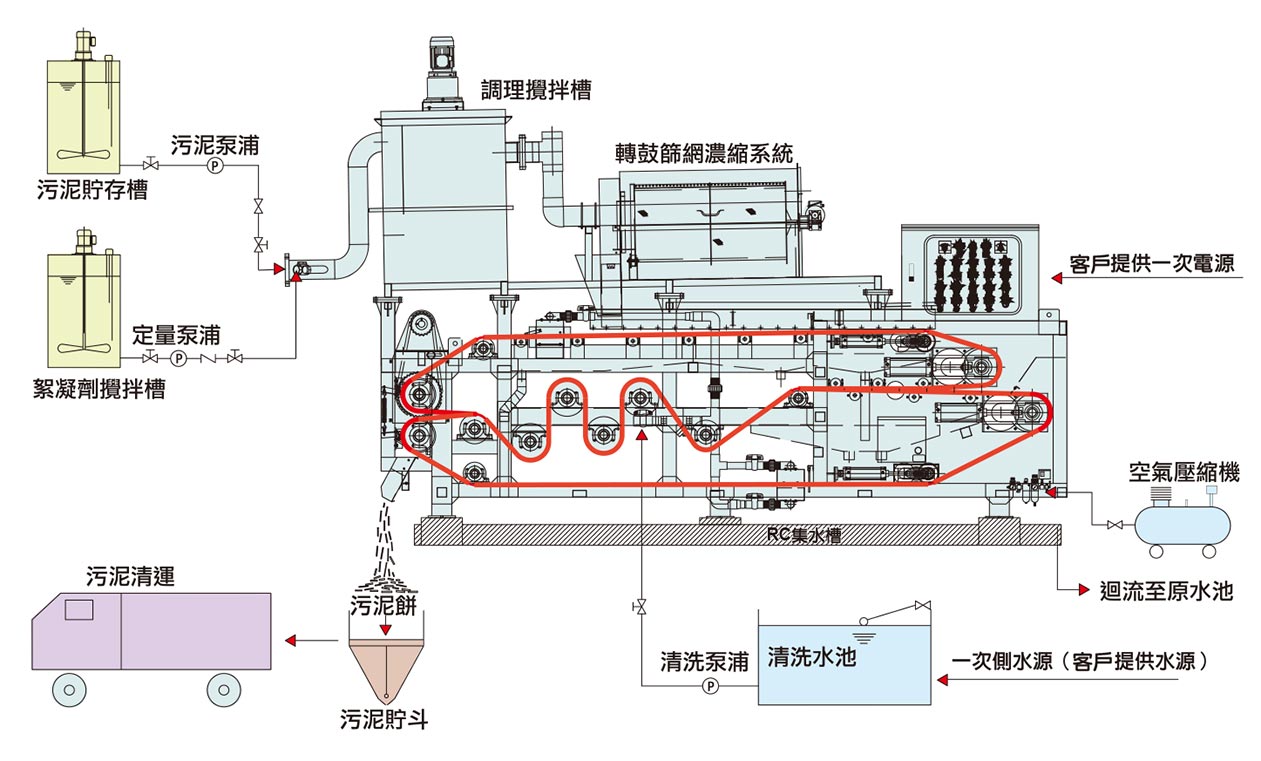

- 周邊附屬設備參考配置圖
