壓濾式脫水機(TC2B)
TC2B 自動型(分段快速開板)系列
單板廂式/膜片式
自動型(分段快速開板)系列

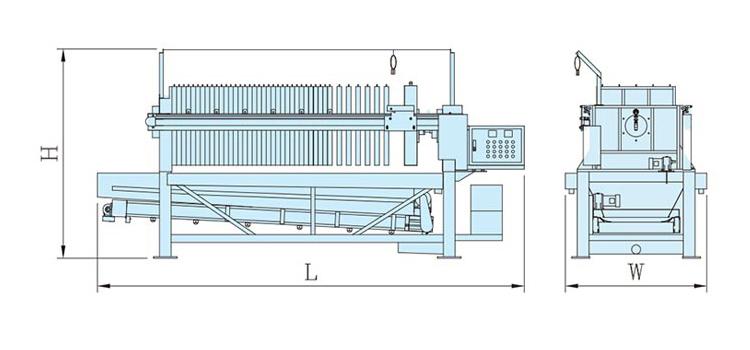

機台外觀示意圖
標準規格型式:輸送帶型
標準規格(客製另洽)
| 機型 |
濾板尺寸及數量 (型式:廂式板) (mm/片) |
總過濾面積(M²) | 總處理容量 (總濾餅容積) (公升/批次) | 外觀參考尺寸 (以輸送帶型式計) (不含架高底座) L x W x H (mm) | 參考重量 (kgs) |
| TC2-80-40B5 |
800 x 40 |
41.7 | 585 | 5550 x 1520 x 2350 | 3860 |
| -50B7 | x 50 | 52.4 | 735 | 6200 x 1520 x 2350 | 4300 |
| -60B8 | x 60 | 63.1 | 885 | 6820 x 1520 x 2350 | 4740 |
| TC2-100-40B7 | 1000 x 40 | 65.9 | 944 | 5570 x 1850 x 2650 | 5600 |
| -50B9 | x 50 | 82.8 | 1186 | 6170 x 1850 x 2650 | 6260 |
| -60B10 | x 60 | 99.7 | 1428 | 6790 x 1850 x 2650 | 6860 |
| -70B12 | x 70 | 116.6 | 1670 | 7440 x 1850 x 2650 | 7500 |
| TC2-120-40B8 | 1200 x 40 | 94.4 | 1517 | 6080 x 2300 x 3250 | 9000 |
| -50B10 | x 50 | 118.6 | 1906 | 6780 x 2300 x 3250 | 9910 |
| -60B12 | x 60 | 142.8 | 2295 | 7600 x 2300 x 3250 | 10830 |
| -70B14 | x 70 | 167.0 | 2684 | 8300 x 2300 x 3250 | 11730 |
| TC2-150-40B10 | 1500 x 40 | 152.9 | 2504 | 6280 x 2600 x 3650 | 13750 |
| -50B13 | x 50 | 192.1 | 3146 | 7040 x 2600 x 3650 | 15150 |
| -60B15 | x 60 | 231.3 | 3788 | 7920 x 2600 x 3650 | 16600 |
| -70B18 | x 70 | 270.5 | 4430 | 8620 x 2600 x 3650 | 18000 |
| -80B20 | x 80 | 309.7 | 5072 | 9340 x 2600 x 3650 | 19500 |
備註：
- 另有漏斗集中、自動擋水盤型式選購使用(選購配備)。
- 另有16kg/cm²級，型號前+H(選購配備)。
- 規格外接受訂製，本公司保留設計變更之權利。
- 訂購前請索取實際安裝尺寸圖。
