壓濾式脫水機(TM2A)
TM2A 膜片式自動型(逐一開板) (可升等全自動型使用)系列
單板廂式/膜片式
膜片式自動型(逐一開板)(可升等全自動型使用)系列

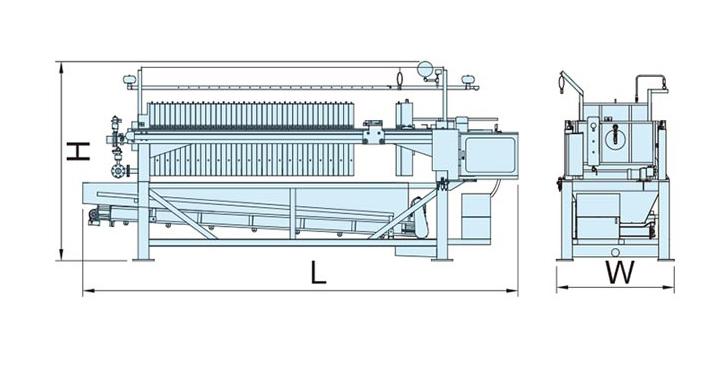

機台外觀示意圖
標準規格型式: 輸送帶型
標準規格(客製另洽)
| 機型 |
濾板尺寸及數量 (型式:廂式板+膜片板) (mm/片) |
總過濾面積(M²) | 總處理容量 (總濾餅容積) (公升/批次) | 外觀參考尺寸 (以輸送帶型式計) (不含架高底座) L x W x H (mm) | 參考重量 (kgs) |
| TM2-63-31A |
630 x 31 |
18.0 | 231 | 4610 x 1260 x 2460 | 2160 |
| -41A | x 41 | 24.0 | 308 | 5240 x 1260 x 2460 | 2470 |
| -51A | x 51 | 30.0 | 385` | 5870 x 1260 x 2460 | 2780 |
| TM2-80-31A | 800 x 31 | 27.3 | 428 | 4850 x 1480 x 2800 | 3400 |
| -41A | x 41 | 36.4 | 570 | 5530 x 1480 x 2800 | 4070 |
| -51A | x 51 | 45.5 | 713 | 6200 x 1480 x 2800 | 4740 |
| TM2-100-41A | 1000 x 41 | 57.6 | 888 | 6110 x 1830 x 2820 | 5220 |
| -51A | x 51 | 72.0 | 1110 | 6870 x 1830 x 2820 | 5720 |
| -61A | x 61 | 86.4 | 1332 | 8070 x 1830 x 2820 | 6250 |
| -71A | x 71 | 100.8 | 1554 | 8880 x 1830 x 2820 | 6880 |
| TM2-120-41A | 1200 x 41 | 89.6 | 1311 | 6470 x 2350 x 3500 | 9000 |
| -51A | x 51 | 112.0 | 1639 | 7250 x 2350 x 3500 | 10050 |
| -61A | x 61 | 134.4 | 1967 | 8230 x 2350 x 3500 | 11100 |
| -71A | x 71 | 156.8 | 2294 | 9010 x 2350 x 3500 | 12300 |
| TM2-150-51A | 1500 x 51 | 180.0 | 2993 | 8020 x 2620 x 4000 | 16030 |
| -61A | x 61 | 216.0 | 3591 | 8900 x 2620 x 4000 | 17690 |
| -71A | x 71 | 252.0 | 4190 | 9770 x 2620 x 4000 | 19240 |
| -81A | x 81 | 288.0 | 4788 | 10650 x 2620 x 4000 | 20800 |
| TM2-200-51A | 2000 x 51 | 340.0 | 5795 | 9270 x 3250 x 4500 | 36540 |
| -61A | x 61 | 408.0 | 6954 | 10220 x 3250 x 4500 | 39570 |
| -71A | x 71 | 476.0 | 8113 | 11170 x 3250 x 4500 | 42600 |
| -81A | x 81 | 544.0 | 9272 | 12120 x 3250 x 4500 | 44880 |
備註：
- 另有漏斗集中、自動擋水盤型式選購使用(選購配備)。
- 電控功能提升即可升等為全自動機型使用(選購配備) 。
- 另有16kg/cm²級，型號前+H(選購配備)。
- 規格外接受訂製，本公司保留設計變更之權利。
- 訂購前請索取實際安裝尺寸圖。
