自動型攔污柵(YCＷ-42)
型號: YCＷ-42 (槳輪式)
槳輪式-帶動齒輪大齒距不易損壞
應用特點:
- 全機採不銹鋼製成、耐操耐用。
- 帶動齒輪大齒距不易損壞。
- 下方浸水使用不銹鋼圓筒，無齒輪設計加倍耐用。
- 全機大小軸承採用不銹鋼材質。
- 另可加裝二段式擠壓機裝置，可初步減少處理物之水份，適用於禽畜糞擠壓脫水(選購配備)。
用途:
- 適合軟爛物質、短纖、纏繞性物質的固體清除(長纖不適用)。
- 禽畜類的毛及臟器的碎片、動物 皮革廢水的固體清除。
- 應用生活污水處理、畜牧、屠宰 、食品、製革、造紙..等廢水處理 的固體清除。

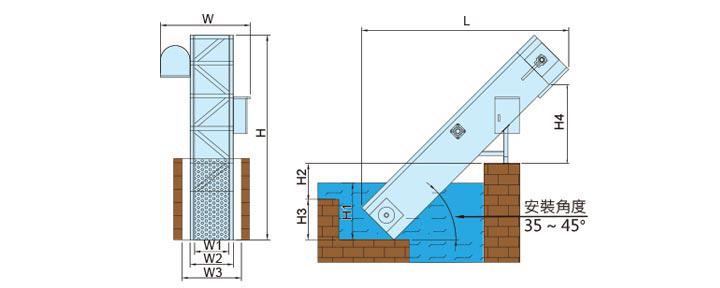

機台外觀示意圖
標準規格(客製另洽)
|
|
YCW-42 |
| 過濾網孔徑(mm) |
1 / 1.5 / 2 / 3 / 5 |
| 處理量 (清水) (m³ /hr) |
285 / 410 / 370 / 410 / 580 |
| 有效柵欄寬度 W1 (mm) |
420 |
| 機台底部寬度W2 (mm) |
530 |
| 渠道寬度 W3 (mm) |
730 |
| 有效水深 H1 (mm) |
處理量以水深1M為計算值 |
| 渠道深度 H2 (mm) |
配合現場需求(一般0.8~1M) |
| 機台安裝深度H3(mm) | 600(渠底下挖深度) |
| 排渣高度H4(mm) | 視機台需求而定(建議1.2~1.5M) |
| 安裝角度 |
35° ~ 45° |
| 過濾流速(M/s) | 05 ~ 1 |
| 過濾驅動機(HP) | 1 |
| 機體材質 |
|
| 標準 |
全不銹鋼 (SUS304) |
| 特殊選配 |
不銹鋼 (SUS316) 、其他特殊材質 |
| 外觀參考尺寸 (mm) |
|
| 總長度 L |
2400 / 3600 / 4800 / 6000 / 7200 / 9000 其他可因現場環境訂製 |
| 總寬度 W |
1020 |
| 總高度 H |
視機台需求而定 |
| 參考重量 (kgs) |
視機台需求而定 |
備註：
- 以上表列數據需視現場工藝及水質條件而定。
- 不同用途選擇的過濾網孔徑及處理量，請另行洽詢。
- 客戶訂購時必須提供下列參數:渠道寛度、渠道深度、安裝角度、過濾網孔徑、排渣高度、最高水位、物性。
- 訂購時型號示意-例YCW-42-1 (即機型-過濾網寬-過濾網孔徑)。
- 規格外接受訂製，本公司保留設計變更之權利。
- 訂購前請索取實際安裝尺寸圖。
