壓濾式脫水機(TC2N)
TC2N 自動型(鏈條式一次全段開板)系列
單板廂式/膜片式
自動型(鏈條式一次全段開板)系列-漏斗型

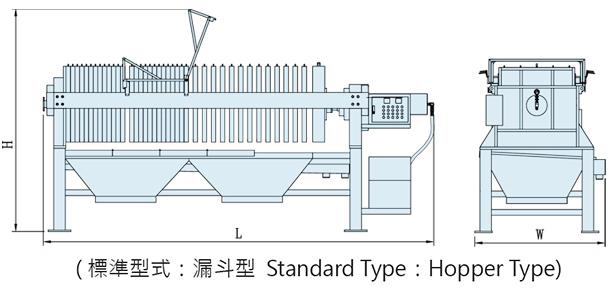

機台外觀示意圖
標準規格(客製另洽)
| 機型 |
濾板尺寸及數量 (型式:廂式板) (mm/片) |
總過濾面積(M²) | 總處理容量 (總濾餅容積) (公升/批次) | 外觀參考尺寸 (以漏斗型式計) (不含架高底座) L x W x H (mm) | 參考重量 (kgs) |
| TC2-50-10N |
500 x 10 |
4.1 | 46 | 2700 x 890 x 1620 | 820 |
| -15N | x 15 | 6.3 | 72 | 3650 x 890 x 1620 | 920 |
| TC2-63-10N | 630 x 10 | 6.0 | 71 | 2700 x 1190 x 1750 | 1380 |
| -15N | x 15 | 9.4 | 111 | 3650 x 1190 x 1750 | 1500 |
| -20N | x 20 | 12.7 | 150 | 4650 x 1190 x 1750 | 1680 |
| TC2-80-15N | 800 x 15 | 15.0 | 210 | 4500 x 1460 x 2150 | 2960 |
| -20N | x 20 | 20.3 | 285 | 5830 x 1460 x 2150 | 3300 |
| TC2-100-15N | 1000 x 15 | 23.7 | 339 | 4650 x 1740 x 2260 | 4050 |
| -20N | x 20 | 32.1 | 460 | 5980 x 1740 x 2260 | 4550 |
備註：
- 另有輸送帶、自動擋水盤型式選購使用(選購配備)。
- 另有16kg/cm²級，型號前+H(選購配備)。
- 規格外接受訂製，本公司保留設計變更之權利。
- 訂購前請索取實際安裝尺寸圖。
