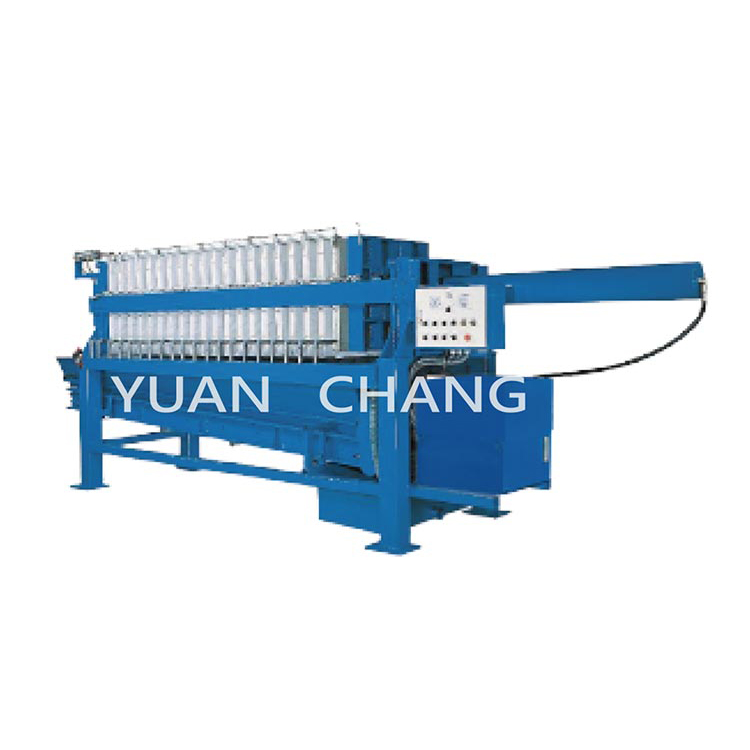

壓濾式脫水機(TM2 自動型)
TM2 膜片式自動型(鏈條式一次全段開板)系列
單板廂式/膜片式
膜片式自動型(鏈條式一次全段開板)系列
機台外觀示意圖
標準規格型式: 漏斗集中型
標準規格(客製另洽)
| 機型 |
濾板尺寸及數量 (型式:廂式板+膜片板) (mm/片) |
總過濾面積(M²) | 總處理容量 (總濾餅容積) (公升/批次) | 外觀參考尺寸 (以漏斗集中型式計) (不含架高底座) L x W x H (mm) | 參考重量 (kgs) |
| TM2-63-15 |
630 x 15 |
8.4 | 108 | 3820 x 1300 x 2460 | 1680 |
| -21 | x 21 | 12.0 | 154 | 4990 x 1300 x 2460 | 1930 |
| TM2-80-15 | 800 x 15 | 12.7 | 200 | 4870 x 1690 x 2750 | 3100 |
| -21 | x 21 | 18.2 | 285 | 6350 x 1690 x 2750 | 3460 |
| TM2-100-15 | 1000 x 15 | 20.2 | 311 | 5030 x 1900 x 2820 | 4160 |
| -21 | x 21 | 28.8 | 444 | 6340 x 1900 x 2820 | 4730 |
備註：
- 另有輸送帶、自動擋水盤型式選購使用(選購配備)。
- 另有16kg/cm²級，型號前+H(選購配備)。
- 規格外接受訂製，本公司保留設計變更之權利。
- 訂購前請索取實際安裝尺寸圖。
